خطاهای پرینتر سه بعدی

چاپگر سه بعدی شما میتواند چیزهای شگفت انگیزی تولید .کند با این حال مطمئنا با لحظه های اعصاب خردکنی برخورد خواهید کرد که ساخت یک قطعه باعث دردسرهای زیاد گردد با وجود ساعتها پرینت و هدر رفتن متریال نهایتا چندین قطعه نیمه ساخته زشت نصیبتان میشود که بدجوری توی ذوقتان میزنند و هنوز هم نفهمیده اید منشاء این مشکل لعنتی کجاست

این خطاها عمدتا برای افرادی که به تازگی کار با پرینتر سه بعدی را شروع کرده اند رخ میدهد و تا حدی طبیعی است دانستن نحوه جلوگیری از ایجاد خطاهای مرسوم 3D Printing و نهایتا نحوه عیب یابی و رفع سریع مشکلاتی که ناگهان با آن مواجه میشوید، سبب صرفه جویی در هزینه زمان شده و درگیر لحظات ناراحت کننده و پر استرس نخواهید شد.

در این سری مقاله، خطاهای مرسوم پرینت سه بعدی متریال ترموپلاستیک (فیلامنت) و عمده ترین مشکلات چاپ سه بعدی متریال رزین را بررسی می کنیم.

هیچ چیزی چاپ نمی شود

ممکن است هر چه تلاش کنید پرینتر سه بعدی شما شروع به کار نکند و هیچ فیلامنتی از هات اِند دستگاه خارج نشود یا اینکه تنها چند دقیقه کوتاه، کف مدل چاپ می شود ولی اکستروژن فیلامنت متوقف و نازل به چاپ در هوا ادامه می دهد! دلایل احتمالی بروز این مشکلات متعدد است که 6 مورد آن را در این مقاله بررسی و راه حل های موجود برای رفع این خطا ها را توضیح می دهیم.

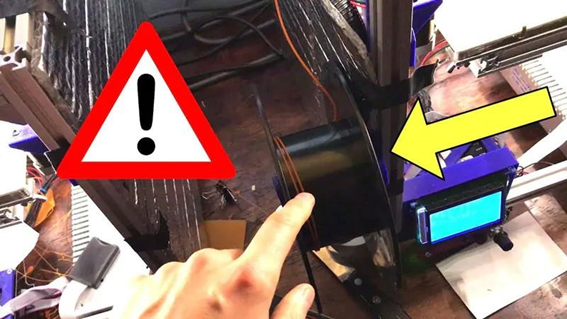

1 خطای اتمام متریال فیلامنت

جدیدا اکثر چاپگرهای سه بعدی دارای سنسور هستند و اگر رشته رول فیلامنت نزدیک به اتمام باشد یا ک ^ًلا فیلامنت تمام شده باشد، آنرا به کاربر اعلام و عملیات پرینت پاز میشود .همچنین در چاپگرهای ایرانی یا مونتاژی مانند دستگاههای Prusa که رول فیلامنت در معرض دید کامل است ،این خطا خیلی زود روشن می شود و از چشم دور نمی ماند؛ اما در برخی چاپگرهای برند خارجی مانند دستگاههای XYZ DaVinci، Cel Robox و  AnyCubic ،MakerBot  ،Ultimaker… تشخیص فوری این مشکل دشوار است چون در دستگاه های مذکور سوار کردن متریال فیلامنت یا داخل طراحی دستگاه قرار می گیرد یا پشت آن پنهان می شود.

همیشه قبل از شروع چاپ، به رول فیلامنت دستگاه نگاه کنید تا ببینید که آیا چیزی باقی مانده است یا خیر. اگر فکر می کنید مقدار فعلی فیلامنت کفاف قطعه شما را نمیدهد یا واقعا رول فعلی تمام شده، باید از یک بسته جدید استفاده کنید. به همین سادگی و خوشمزگی! در صورت نیاز، طبق راهنمای شرکت سازنده باقیماندۀ فیلامنت را خارج کنید و سپس متریال جدید را به دستگاه وارد نمایید.

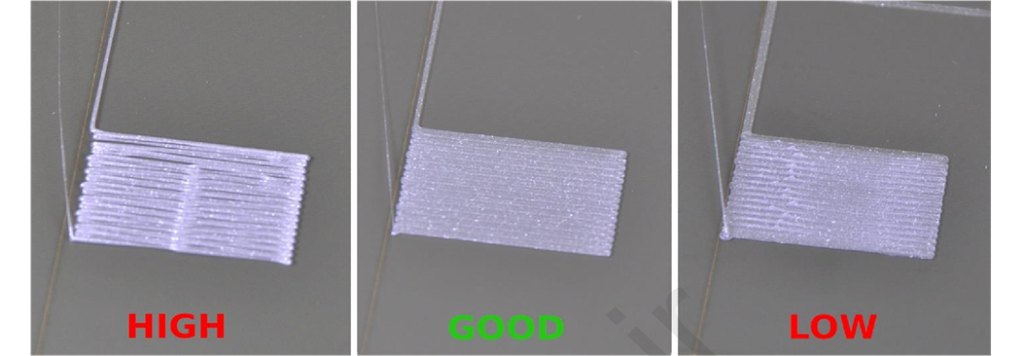

2 نزدیکی بیش از حد نازل به بستر چاپ

با وجود بارگذاری فیلامنت و حرکت پرینت،هد فیلامنت بدرستی روی بستر دپوزیت نمیشود و دلیل روشنی برای آن وجود ندارد.

امکان دارد که نازل شما به بستر چاپ خیلی نزدیک باشد اگر بستر چاپ را طوری تنظیم کرده باشید که فاصله خیلی کمی با دهانه نازل داشته باشد، بعید است که فیلامنت ذوب شده فضایی برای خروج پیدا کند. در بهترین حالت، اولین لایه های چاپ از دست می رود و پس از خروج فیلامنت نیز شانس چندانی برای چسبیدن متریال به بستر وجود ندارد در بدترین حالت مقداری از فیلامنت سوخته سخت شده در هات اند انباشته میشود و احتمالا منجر به انسداد آن می گردد.

با کالیبره کردن یا ترازبندی بستر ساخت و فاصله دادن به محور چاپ پایین آوردن (بستر مشکل رفع .میشود برای این کار به دستورالعمل کالیبراسیون شرکت سازنده دستگاه مراجعه کنید باید یک فاصله حداقلی ایجاد شود بطوری که یک ورق کاغذ بین نازل و بستر براحتی حرکت کند.

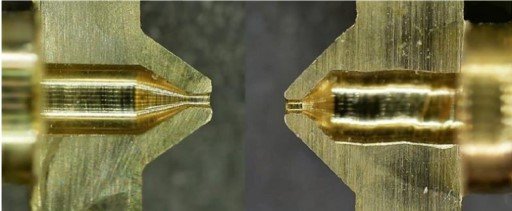

3 گرفتگی نازل

شما کار چاپ را آغاز می کنید، اما هر چه تلاش می کنید، چیزی از نازل خارج نمی شود. فیلامنت اکسترود نمی شود یا جریان فیلامنت بسیار کم است و بارگذاری مجدد نیز فایده ای ندارد.

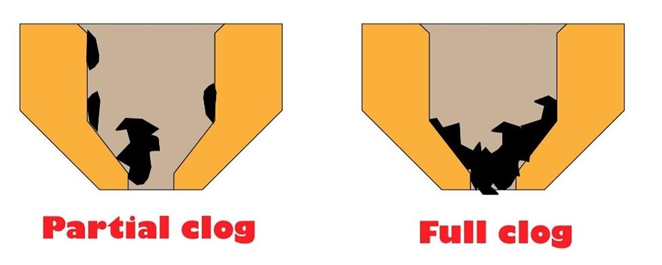

علت بروز مشکل انسداد نازل پرینتر چیست؟

گاهی اوقات، تکۀ کوچکی از فیلامنت تمام شده پس از تعویض رول در نازل باقی میماند (اغلب به این دلیل که انتهای فیلامنت جدا شده است).

وقتی فیلامنت جدید بارگذاری می شود، تکۀ انتهایی فیلامنت قدیمی درون نازل اجازه نمی دهد که فیلامنت جدید خارج شود. اندکی رسیدگی و مراقبت از پک اکسترودر پرینتر سه بعدی میتواند احتمال بروز مشکلاتی مانند مسدود شدن نازل را که بر اکستروژن تأثیر می گذارد، کاهش دهد. در واقع، پیش از اینکه گرفتگی مشخص شود، می توانید بفهمید که فیلامن ِت کربنیزه شدۀ قدیمی در داخل نازل شما جا مانده است .این تکه می تواند هفته ها یا ماه ها بدون اینکه متوجه آن شوید همانجا بماند، اما تأثیرات متغیری بر کیفیت چاپ شما خواهد گذاشت.

در اکثر انواع پک اکسترودر چاپگر سه بعدی، بخشی بنام پایپ یا لوله تِفلن (PTFE) وجود دارد که به مرور زمان بر اثر حرارت و دیگر عوامل کهنه و ناکارآمد می گردد. این بخش را بررسی کنید و اگر لازم است آنرا تعویض کنید.

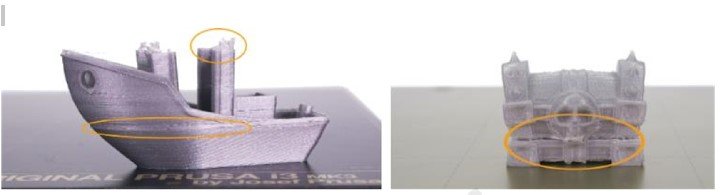

اکثر کاربران علائم نازل مسدود را نادیده می گیرند

بریدگی های کوچک روی دیواره های بیرونی، نقطه ها یا رگه های ناشی از فیلامنت تیره یا تغییرات جزئی در کیفیت چاپ بین قطعات.

ما اغلب به سادگی از کنار این عیوب میگذریم و آنها را بخشی از کارکرد چاپگر سه بعدی در نظر میگیریم اما در واقع ممکن است مشکلی جدی تر در میان باشد روش تمیز کردن با سمبه ،بلند سوزن نازل و رشته متریال ،جدید میتواند این مشکل را برطرف کند

• اگر نازل خیلی قدیمی و بسیار جرم گرفته باشد بهتر است آنرا با یک نازل ،نو تعویض نمایید.

• هنگام بستن سر نازل به بخش رزوهای اکسترودر از سفت کردن خودداری کنید در غیر این صورت سبب شکستگی قطعات اکسترودر خواهید شد.

• بخش هات اند نازل در صورت روشن بودن پرینتر داغ می شود، پس مراقب باشید.

4 پرینت هِد بستر را گم می کند

بسیار بعید است که پرینتر شما در این حالت موفق به چاپ شود چون خطایی نیست که بتوان آن را نادیده گرفت یا بعد^ًا به آن رسیدگی کرد. در بدترین شرایط، سر و صدای زیاد دستگاه به شما هشدار می دهد که یک جای کار می لنگد. وقتی پرینت ِهد بستر را گم می کند، اغلب به نقطۀ نهایی X یا Y نیز رسیده است؛ وقتی  نازل ِهد تلاش می کند که از نقطۀ نهایی خود فراتر برود، فشار وارده باعث می شود که از تسمه ها، چرخ دنده ها یا خود ِهد سر و صدایی بلند شنیده شود.

اگر این مشکل در یک چاپگر تازه خریداری شده رخ دهد، این احتمال می رود که مشکلی در پیکربندی نرم افزار وجود داشته باشد. دوباره مراحل نصب را انجام دهید و مطمئن شوید که نسخۀ سفت افزار (درایورها) با چاپگرتان سازگاری دارد. انتخاب مدل چاپگر اشتباه از لیس ِت کشویی در برنامۀ اسلایس رهایی مثل Cura یا Simplify3d می تواند یکی از دلایل رایج این مشکل باشد. برای نمونه، اگر بخواهید فایلی را که نرم افزار اسلایسر Cura بصورت پیش فرض با کانفیگ Ultimaker 2 پیکربندی کرده را بوسیله پرینتر سه بعدی ایرانی خود چاپ کنید، به این مشکل برخورد خواهید کرد.

وقتی چاپگر خود را راه اندازی می کنید، مطمئن شوید که مقدار صحیح حجم چاپ را هم در سفت افزار خود پرینتر و هم از طریق نرم افزار تنظیم شده اند. اگر پرینتر تصور کند که سکوی چاپ بزرگ تری از اندازه واقعی در اختیار دارد، می خواهد از آن استفاده کند، حتی اگر در آن محدوده بستری در کار نباشد.

اگر پرینتر شما تا حالا خوب کار می کرد و این مشکل به طور ناگهانی بروز کرده است، کار را با بررسی مجدد نرم افزار آماده سازی چاپ شروع کنید. شاید آپدیت اسلایسرتان باعث شده باشد که چیزی به حالت پیش فرض برگشته یا تغییر کرده باشد! چندان دور از ذهن نیست که چاپگر به تنظیمات پیش فرض برگردد یا بطور خودکار آخرین مدل چاپگر را انتخاب کند.

اگر موارد قبل را چک کردید و همگی درست بودند، ممکن است سنسورهای تشخیص برخورد پرینتر شما از کار افتاده باشد و باید سرویس کاری سخت افزاری انجام دهید.

بهتر است وضعیت  اتصالات مکانیک چاپگر را هم بررسی کنید.

نکته: در برخی پرینترها، نازل ثابت بوده (یا حرکت محدودی دارد) و بستر در محور XY جابجا میشود.

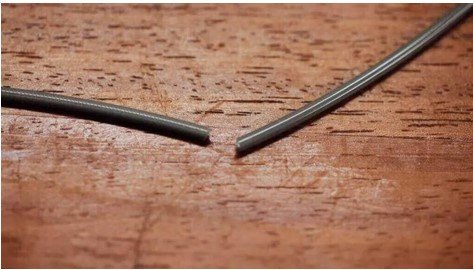

5 شکسته شدن رشته فیلامنت

در حالیکه رول فیلامنت هنوز پر به نظر می رسد و مطمئن هستید که فیلامنت درون لولۀ تغذیه وجود دارد، اما چیزی از نازل خارج نمی شود.

این مشکل در چاپگرهایی نوع Bowden یا اکستروژن جدا (غیر مستقیم) بیشتر رخ میدهد تا پرینترهای با سیستم تغذیۀ مستقیم Direct Drive، زیرا در نوع غیرمستقیم، بخش منتقل کننده فیلامنت پنهان و فاصله دار است و شکستگی ها بلافاصله آشکار نمی شود.

این مشکل می تواند چندین دلیل داشته باشد اما در درجۀ نخست به فیلامنت کهنه یا ارزان بر می گردد. اگرچه فیلامنت هایی مانند PLA و ABS برای مدتی نسبتا طولانی دوام می آورند (در صورتی که به درستی نگهداری شوند)، اما اگر در شرایط نامناسب، مثلا در معرض نور مستقیم خورشید یا مدتی طولانی روی دستگاه باقی بمانند، خشک و بی کیفیت شده می توانند شکننده شوند. اگر چنین فیلامنتی را وارد دستگاه کنید ،هیچ کمکی به شما نخواهد کرد.

اگر چرخ های هرزگرد پک اکسترودر خیلی سفت باشند، فیلامنتی که درون این بخش میرود، ممکن است تحت فشار پاره شود.

• راه حل1: برداشتن فیلامنت:

فیلامنت را به روش معمول از چاپگر خارج کنید )از آنجا که فیلامنت معمولا در داخل لوله شکسته می شود، باید لوله را از اکسترودر و هات ِاند جدا کنید(. سپس نازل را گرم کرده و تکه فیلامنت شکسته را بیرون بکشید.

• راه حل2: امتحان کردن یک فیلامنت دیگر

اگر پس از بارگذاری مجددِ فیلامنت باز هم به همان مشکل برخورد کردید، از فیلامنت دیگری استفاده کنید تا ببینید آیا مشکل از فیلامنت کهنه یا بی کیفیت است و باید آنرا دور بیندازید.

• راه حل3: شل کردن هرزگردهای کششی

اگر فیلامنت جدید هم شکست، هرزگردهای کششی را کمی شل کنید تا ببینید آیا بیش از حد سفت هستند یا خیر. با شروع چاپ، آنها را تا جایی سفت کنید که فیلامنت لغزشی نداشته باشد.

• راه حل4: بررسی نازل

بررسی کنید که نازل دچار گرفتگی نباشد و آنرا به خوبی تمیز کنید.

• راه حل5: بررسی نرخ جریان و دما

اگر مشکل شما ادامه دارد، مطمئن شوید که هات اند به خوبی داغ می شود و به دمای مناسب می رسد. همچنین بررسی کنید که نرخ جریان فیلامنت 100% باشد ( Flow Rate ) و روی درصد بالاتری تنظیم نشده باشد.

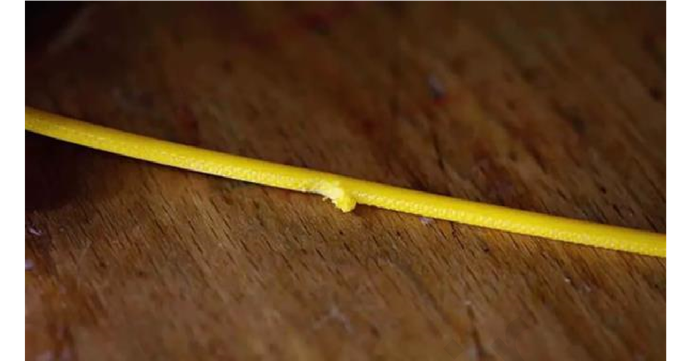

 6 خطای خوردگی روی رشته فیلامنت

• راه حل: کمک به تغذیۀ سیستم

• راه حل: تنظیم هرزگردهای کششی

با شل کردن هرزگردها شروع کنید، فیلامنت را وارد و سپس سفت کنید تا دیگر لیز نخورد .

• راه حل: برداشتن فیلامنت

در بیشتر موارد باید فیلامنت را جدا کرده و سپس جایگزین کنید تا دستگاه تغذیه شود. وقتی فیلامنت را برداشتید، آنرا از بخش بالایی ناحیه ای که دچار خوردگی شده برش دهید و سپس دوباره به سیستم وصل کنید. اگر فیلامنت شکسته، این احتمال وجود دارد که تاریخ مصرف بهینۀ آن رد شده باشد. دوباره امتحان کنید و اگر دوباره پاره شد و متوجه شدید که فیلامنت شکننده بنظر می رسد، آنرا دور بیندازید و از فیلامنت دیگری استفاده کنید.

• راه حل: بررسی دمای هات ِاند

اگر با فیلامنت نو به این مشکل برخورد کرده اید، دمای نازل را بررسی کنید.
